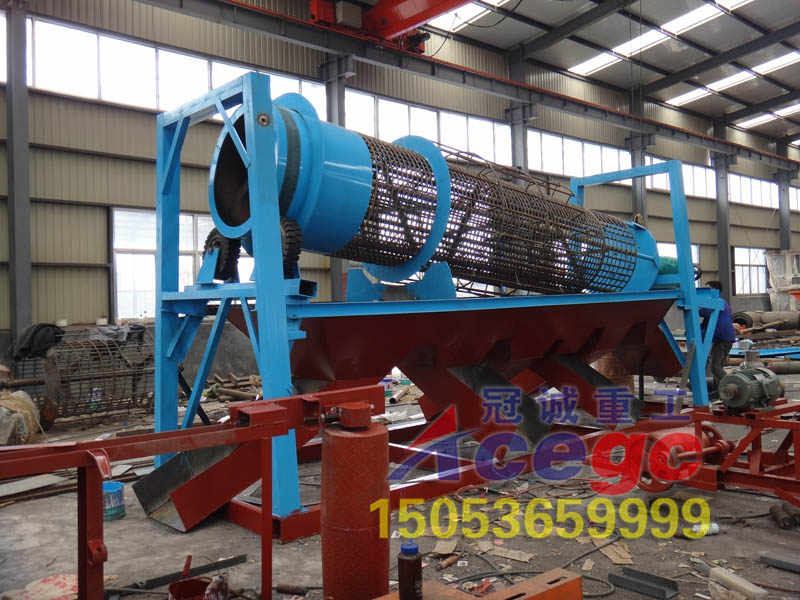

滾筒篩洗砂機中筒篩的構造及優缺點

　　滾筒篩洗砂機是洗礦作業中比較常用的設備，具有便于移動、處理能力強、洗凈率高、節省動力等特點。適用于細粒度和粗粒度物料的洗選作業。筒篩很早就在工業中獲得了應用，可以說比任何一種可動篩應用得都早，但由于構造簡單的平面篩的出現，筒篩的應用受到了很大的限制。

　　滾筒篩洗砂機筒篩的構造：筒篩有圓柱形，截圓錐形，角柱形和角錐形的工作表面，被篩物料從筒體的一端裝入筒內，由于筒體的回轉，物料沿筒體內壁滑動，細粒物料通過工作表面上的篩孔落到接收漏斗中，而粗粒物料則從筒體的另一端排出。筒篩的轉速低，工作平衡，比較平衡，可裝在建筑物的上層，但也有它的缺點：比如篩孔易堵塞，篩分效率低，工作表面小等，因而它比平面篩笨重，制作原料消耗也比較大，而且偏貴，因此筒篩一般只用于中篩和細篩。

　　圓錐形筒篩兩端支承在軸承上的圓柱形筒篩有貫通篩沙機中心線的主軸，軸上有兩個或多個輪轂，轂上有4—6根支桿，支桿的另一端安有圓形鋼板條，在鋼板條上裝有篩網。這種圓筒篩的一端裝有圓錐齒輪，它是由小齒輪帶動回轉的，小齒輪通過減速器或皮帶傳動與電動機連接在一起。圓筒篩是由圓柱形筒體的工作表面，圓柱形筒體的回轉軸線通常裝成不大的傾角（4°—7°），被篩物料從筒體的一端裝人筒內，由于筒體的回轉，物料則沿筒體內壁滑動，細粒物料通過工作表面上的篩孔落到接收漏斗中，而粗粒物料則從筒體的另一端排出。 圓筒篩的轉速很低，工作平穩，沒有不平衡的工作部分，故可裝在建筑物的上層。但也有缺點，如篩孔易被堵塞，篩分效率低，工作表面的面積僅為整個篩面面積的1/6—1/8。圓筒篩一般只用于中篩和細篩，篩孔尺寸通常為1—75mm。 筒體的支持方式有滾子支撐、軸承支撐和混合支撐（一端支持于軸承上，另一端支持在滾子上）等三種。圓筒篩是由齒輪和減速器傳動，或由托輥傳動。

　　角錐形筒篩其筒體是電動機經減速器與齒輪帶動回轉的，它支持在兩個軸承上，由于這種篩機工作時，物料能出現輕微的入不敷出，因而它比圓形筒篩洗砂機有較高的篩分效率。主要用來篩分或洗滌礦石。
